Линейные направляющие

Профильные рельсовые направляющие:

В профильных рельсовых направляющих в качестве элементов качения используются шарики, ролики и кулачковые ролики.
Благодаря своей высокой несущей способности и жесткости, они могут использоваться для выполнения почти всех задач, тре­бу­ю­щих точных линейных перемещений.
Кроме этого, направляющие рельсы и каретки обладают встроенной взаимозаменяемостью. Эта группа включает в себя:

• Шариковые рельсовые направляющие
• Роликовые рельсовые направляющие
• Направляющие на кулачковых роликах

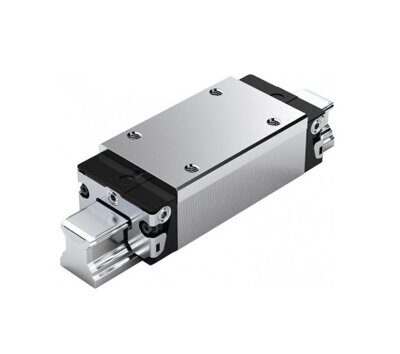

Конструкция профильных рельсовых направляющих

Профильные рельсовые направляющие состоят из каретки и направляющего рельса. Каретка содержит несколько частей. В ней имеется один или несколько контуров циркуляции элементов качения, состоящих из зоны нагружения и зоны возврата. В зоне нагружения элементы качения передают нагрузку с каретки на рельс и наоборот. В зоне возврата элементы качения не подвергаются нагружению, а направляются вдоль по контуру с последующим возвратом в зону нагружения. Благодаря такой рециркуляции шариков возможно бесконечное линейное перемещение.

Направляющие с шариковыми втулками

Направляющие с шариковыми втулками предлагают варианты экономичных решений для осуществления линейных перемещений. Существует широкий выбор конструкций, которые могут использоваться во многих различных сферах промышленного применения.
В состав направляющих с шариковыми втулками входят:

• Одна или более шариковых втулок (1)
• Один или более прецизионных стальных валов (3), служащих направляющими для втулок
• Корпус (2), служащий для присоединения втулок к смежной конструкции
• Концевые опоры вала (4) или линейные опоры для поддержания прецизионных стальных валов

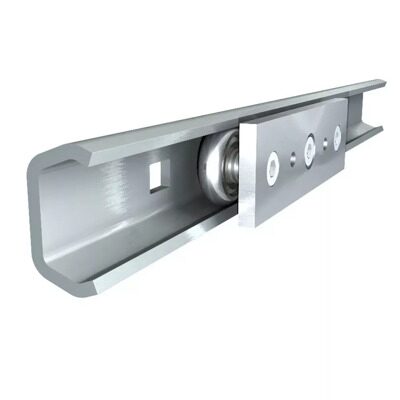

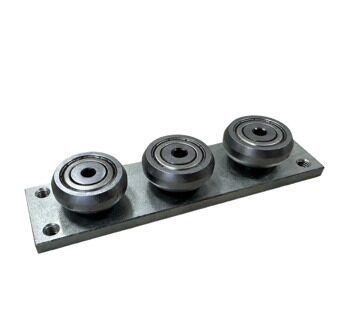

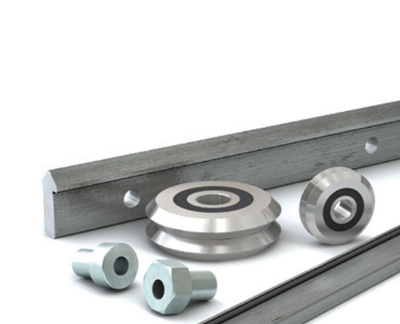

Профильные роликовые направляющие

В состав системы "X-Rail" входят профильные роликовые направляющие, предназначенные для тех областей применения, в которых
требуется обеспечить хорошие технические и эксплуатационные характеристики, включая высокую стойкость к коррозии, по невысокой цене.
К системе "X-Rail" относятся изделия двух серий: направляющие с профильными рабочими поверхностями (допустимое осевое смещение = 0 градусов), и направляющие с плоскими рабочими поверхностями (допустимое осевое смещение = 1 градус).
Все изделия доступны в вариантах исполнения из нержавеющей стали, или из обычной стали с оцинковкой. Предлагается три различных типоразмера направляющих, причём каретки также доступны в различных вариантах.

Предпочтительные области применения изделий "X-Rail":

• Cтроительство и машиностроение (например, зона ограждения станков, выдвижное оборудование автомоек)
• Медицинское оборудование  (например, выдвижное вспомогательное оборудование медицинских помещений; выдвижные медицинские приборы и части медицинских приборов)
• Транспорт (например железнодорожный подвижный состав, морские и речные суда, автомобильная промышленность)
• Пищевая промышленность, включая производство напитков (например, упаковочное оборудование, оборудование для переработки продуктов)
• Оборудование зданий
• Энергетика (например, промышленные печи и котлоагрегаты)


Основные технические характеристики изделий

• Стойкость к коррозии, использование материалов, соответствующих требованиям Управления по контролю качества пищевых продуктов и лекарственных препаратов США / Министерства сельского хозяйства США
• Функция автоматической компенсации непараллельности поверхностей несущих конструкций
• Устойчивость к загрязнениям (благодаря внутреннему расположению поверхностей качения)
• Широкий диапазон рабочих температур
• Простота регулировки каретки без её извлечения из направляющей
