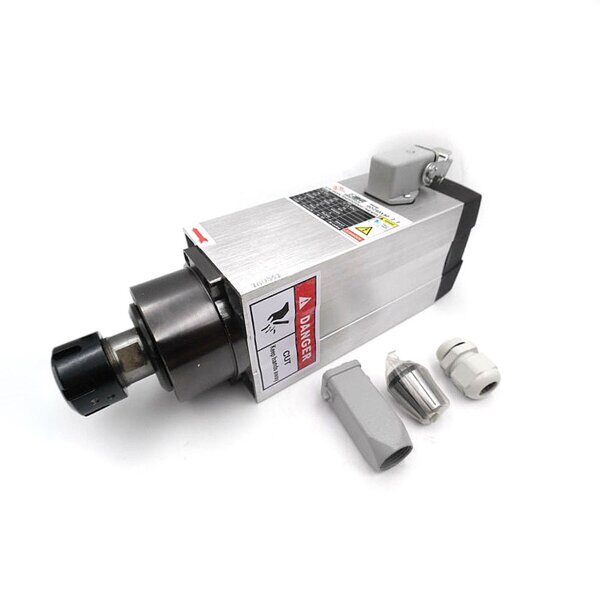

Шпиндель GDZ120x103-5 (5 kW, 18000 rpm, 380V)

Шпиндель с номинальной мощностью 5 кВт с цангой ER-32 применяется в основном для резки по камню, мрамору, для глубокой фрезеровки металлов, в том числе с большими диаметрами фрез, а также для резки толстых деревянных заготовок и брёвен. Как правило, шпиндели с этой мощностью имеют скорость до 18000 об/мин, что иногда является недостатком при работе с твёрдосплавными фрезами и при мелких фрезеровках тонкими фрезами. Это снижает общий КПД станка. Такие шпиндели следует эксплуатировать с твердосплавными фрезами больших диаметров, которым не требуются большие обороты. При производстве мелких изделий и фрезеровок, эксплуатация этого шпинделя часто затруднительна, поскольку требует трехфазной сети 380 В для питания преобразователя шпинделя, большое энергопотребление — более 1000 Вт*час и дорогое плановое обслуживание.

Условия эксплуатации
Шпиндели предназначены для эксплуатации в длительном режиме работы (S1). При жидкостном охлаждении расход охлаждающей жидкости, проходящей через шпиндель, должен быть обеспечен исходя из расчета 2,5л/мин на каждый киловатт номинальной мощности шпинделя. Температура охлаждающей жидкости на входном штуцере от 0 до 40°С.

Окружающая среда — в помещении, защищенном от прямого солнечного света, без пыли, агрессивных газов, горючих газов, паров и пр. Предельное значение относительной влажности — 95%, без конденсата и обледенения. Температура окружающего воздуха — от 0°С до +40°С. Обеспечивается функционирование без снижения эксплуатационных характеристик при работе на высоте до 1000м над уровнем моря.

Степень защиты корпуса — IP40.
